山特維克可樂滿的領(lǐng)先材質(zhì)S30T 和S40T 采用了切削刀具材料發(fā)展歷程中的最新技術(shù)。銑削鈦合金時，產(chǎn)生在刀具刃口上的熱量、化學反應和機械負荷已經(jīng)達到了常用刀具材料所能承受的極限，所以才研發(fā)出了這兩種材質(zhì)。

       材質(zhì)S30T 用于高速切削和要求更高刀具壽命的場合

       S30T 專為高效率的鈦合金銑削而研發(fā)。該材質(zhì)基體是由微晶粒硬質(zhì)合金組成，配以PVD 耐磨涂層。這樣可以做成更鋒利的刃口，該刃口具有很強的抗疲勞能力和很好的刃口安全性，所以在高速加工時它具有更長的刀具壽命。


       材質(zhì)S40T 用于不穩(wěn)定和惡劣的工況

       S40T 是為鈦合金銑削時的惡劣工況而研發(fā)。該材質(zhì)由高韌性硬質(zhì)合金基體與薄CVD 涂層融合而成。這種材質(zhì)適用于容易產(chǎn)生振動和長時間惡劣工況銑削的場合。其刃口磨損是可預測的，切削刃將逐漸變鈍而不是崩刃。

       使用材質(zhì)S30T 和S40T 的CoroMill® 刀具的范圍很廣

       材質(zhì)S30T 和S40T 可用于各類CoroMill銑刀，包括面銑、方肩銑、長刃銑、插銑、高進給銑削、仿形加工和銑槽等。

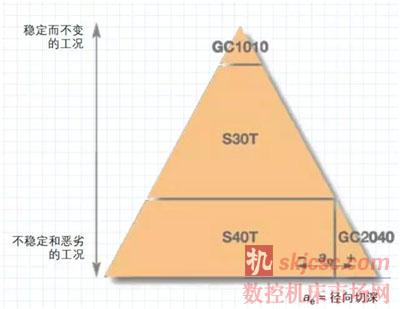

       鈦合金銑削材質(zhì)的系列介紹



       通過這兩種新材質(zhì)的介紹我們知道，他們使用鈦合金銑削的應用范圍很廣泛。


       S30T 側(cè)重于提高生產(chǎn)效率和切削速度，而S40T 則注重于提高不穩(wěn)定和惡劣工況下的安全性。加上我們現(xiàn)有的鈦合金銑削材質(zhì)，我們已經(jīng)構(gòu)建起一個強大而可靠的鈦合金銑削材質(zhì)鏈。

S30T
在下列情形下，采用刀片材質(zhì)S30T 可獲得最佳的刀具壽命和最高的切削參數(shù)：
• 加工穩(wěn)定性相對良好
• 切削工況可以預測
• 存在輕微到中等強度的振動
• 切削速度為中等到高。請始終使用冷卻液，最好是采用高壓冷卻（HPC）

S40T
在下列情形下，采用刀片材質(zhì)S40T 可獲得最高的安全性和最長的刀具壽命：
• 切削工況惡劣或很難預測，例如當切削路徑?jīng)]有經(jīng)過優(yōu)化
• 穩(wěn)定性較差，存在中等到劇烈強度的振動
• 中等切削速度請始終使用冷卻液，最好采用高壓冷卻（HPC）


客戶案例 | 材質(zhì)S30T 表現(xiàn)極為出色

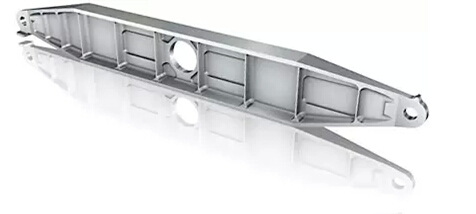

零件：飛機結(jié)構(gòu)件
工序：粗加工方肩工件
材料：Ti-6Al-4V，硬度330 HB
刀盤：R390-063Q22-11H，Dc 63 mm
刀片：R390-11T308M-MM，材質(zhì) S30T
冷卻液：乳化液，低壓外冷


競爭對手 S30T
ap (mm)           7.7  7.7
ae (mm)            16 16
vc (m/min)          75 75
fz (mm/齒)         0.1 0.1
刀具壽命（分鐘）    28 58


結(jié)果：
采用材質(zhì)S30T 后刀具壽命提高了107%

客戶案例 | S40T 比競爭對手表現(xiàn)更出色
零件：飛機結(jié)構(gòu)件
工序：鍛件，粗銑面和拐角工件
材料：Ti-6Al-4V 鍛件，硬度300 HB
刀具：R300-050Q22-12H刀片：R300-1240M-MM，材質(zhì) S40T
冷卻液：乳化液，低壓外冷


競爭對手       S40T

ap (mm)      2–3          2–3
ae (mm)      6–50         6–50
vc m/min      50–63       50–63
fz (mm/齒)    0.16–0.20   0.16–0.20
刀具壽命（分鐘） 78        140

結(jié)果：
與競爭對手的圓刀片相比，采用CoroMill 300 和材質(zhì)S40T 后刀具壽命延長了80%
