      VL系列倒立式自動上下料車床代表EMAG集團全新的機床設計理念---模塊化結構機床。模塊化機床設計理念是EMAG在極為成功的倒立式自動上下料系統的基礎上研發的又一技術結晶。在這一全新的理念中EMAG傾注了自己20多年來在機床開發和銷售中積累的豐富經驗，是目前市場上最靈活的、也是最有效的一款生產系統。


      通過模塊化設計降低成本


      模塊化設計的目的是以模塊化機床的形式開發一個理想的適合于大、中型批量加工的系統。而緊湊型設計是所有模塊化機床的一個共同的基本特點。其小體積機身設計意味著占地空間成本減少且機床布局靈活（例如，ChakuChaku 或緊密的直線排列）。同時這種設計集成了自動化系統。每一種 VL 機床都具有一個 O 形自動化系統，用于輸送其左側的工件。配合了自動上下料的主軸，這種理念的集成自動化可以保證加工的節拍更短，極大提高了生產效率。同時設計也為機床操作人員做了考慮。例如：所有維護單元都很方便進入。所有這些單元（電氣、液壓、冷卻系統、冷卻潤滑劑和中央潤滑系統）可以在任何時間進入，從而機床的維修變得更加方便。如果我們總結一下模塊化機床理念，可以得出一個主要的結論 - 降低成本！由于使用相同的組件和出色的易接近性，降低了維護成本，由于設計緊湊減少了占地空間成本，集成自動化和較短的周期/閑置時間，使每個工件的成本降到最低。


      VL 系 列產品 – 適合任何范圍的工件類型

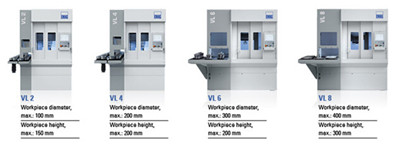

      VL 系列倒立式自動上下料車床專門為生產精密盤類工件開發設計。VL 機床有四種機型，覆蓋加工的零部件范圍非常廣泛。最小型機床是 VL 2，專為直徑達 100 毫米的盤類工件設計。接下來是 VL 4、VL 6 和 VL 8 機床，每種機床加工工件的規格依次可增加 100 毫米。這意味著，VL 系列產品覆蓋的工件直徑范圍可達到 400 毫米。

      VL 系列機型都采用了可安裝 12 把（動力）刀具的刀塔，用以加工盤類工件，確保了很短的旋轉時間，從而極大地降低加工節拍。此外，此類機床還可以在刀塔上配備一個 Y 軸，確保復雜幾何形狀工件的加工。因此機床的應用領域非常廣泛。


      質量標準


      整個機床的設計理念是以加工出最高品質工件為基礎。機床床身采用具有減振功能的MINERALIT® 高級礦物料澆鑄而成。 加上可自動上下料的高性能主軸，能徹底消除夾緊誤差，確保了完美的加工質量。倒立式布局確保了機床良好的切屑排放，從而解決了讓操作人員傷透腦筋的切屑堆積問題。每種 VL 機床都可以選配加工區域以外的測量站，以便隨時進行質量檢測。測量站安裝在加工區和上下料單元之間。在輸送至上下料單元期間進行測量，從而極大地節省了時間。


      用 VL 機床進行現代化的加工


      EMAG  VL 系列倒立式自動上下料車床是為了滿足全球市場不斷增長的各種需求而設計的完美工具。模塊化機床結合最新的制造技術與智能設計，確保了每一款 VL 機床最大的生產力。無論您選擇 VL 2、VL 4、VL 6 還是 VL 8，每一款機床都采用最新的技術，并以最低的成本加工出質量最好的盤類工件。什么是現代化的加工？那就是倒立式加工！

         圖1：VL 系列產品致力于高生產率加工制造。此類機床的閑置時間已降低到最低。例如：VL 2 機床的屑對屑時間僅為 5 秒鐘。

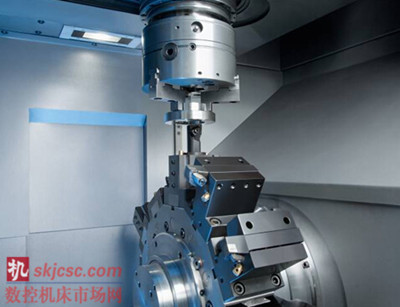

      圖2：VL 2 的加工區：配置 12 把車刀或可選 12 把鉆削或銑削刀具，能夠在一次裝夾中執行多種加工工藝。作為一個選項，該機床也可以配備一個 Y 軸。

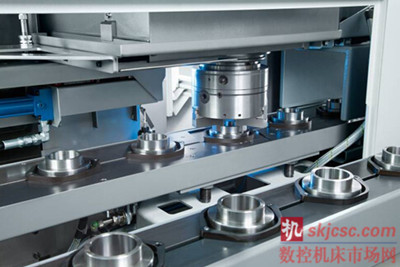

      圖3：工件由一個“O”形自動化系統進行傳送。 VL 2 采用自動上下料主軸進行上下料。

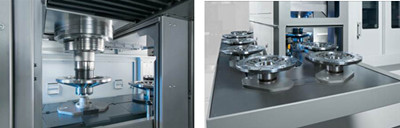

      圖4：VL 8 倒立式車削中心在加工大型工件能力上，有一個巨大的飛躍，如卡車的動力系統。

      圖5：VL 8 的自動化系統：工件被輸送到安裝在傳送帶上的柔性菱形框的自動上下料單元，以盡量適應工件直徑，并使重復定位的變化達到最小。
